    可控硅逆變器電路圖知識

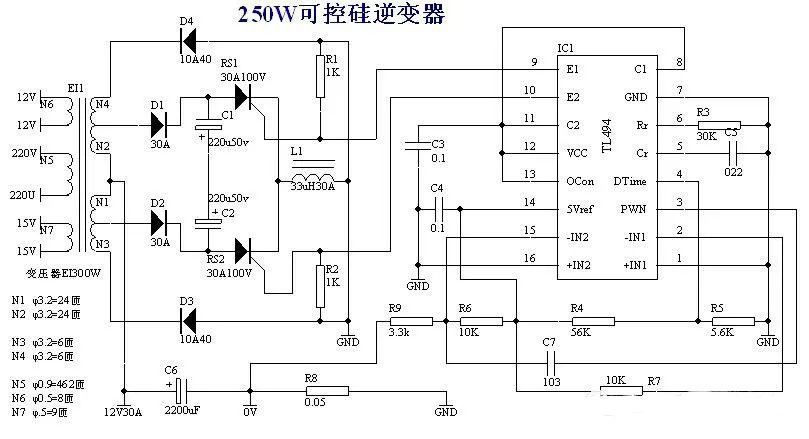

    下圖的電路是一個逆變器,該電路簡單實用,成本低,效率高。
    可控硅逆變器電路圖
    當K1、K2在“2”、位置時,控制器啟動可控硅S1、S2產生50Hz脈沖電流,經變壓器B1變壓輸出50Hz、220V交流電。當K1、K2處于“1”位置時,電網向B1供電,經整流后向蓄電池充電
    基本分析:TL494首先觸發RS1導通,電流由:變壓器N2繞組、D1、RS1、整形電感L1到電池負極,形成第一個半周。同時由于電磁感應的作用使換向電容c1、c2的兩端被充上下正上負并且二倍電池電壓的電壓。經過0.01″后TL494觸發RS2導通,首先換向電容兩端的2倍電池電壓由于RS2的導通被反向的加在了RS1的兩端,迫使RS1截至,與此同時電池電流也經變壓器的N2繞組、D2、RS2、l2到電池負極,形成逆變電壓的另一個半周。 C1、C2、L1 在換向上起重要作用、其他的可以適當修改。
