二極管是只有一個PN結的半導體器件，具有單向?qū)щ娦裕挥性谡驅〞r(shí)，才允許電流通過，當二極管處于反偏狀態時，二極管的反向電阻極大，電流無法通過二極管。下面我們通過兩個簡單的電路來介紹一下二極管反向截止的條件。

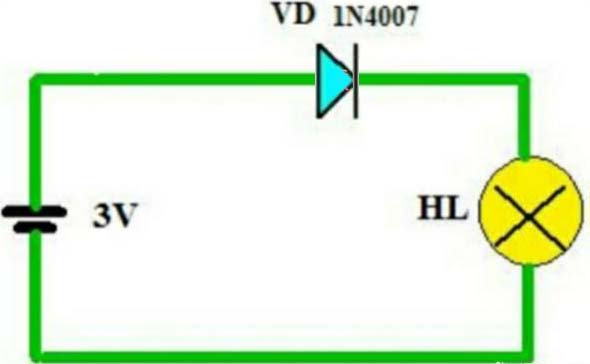

二極管正偏導通，燈泡點亮。
上圖中，3V電源是一個電壓可調的穩壓電源，VD是一個硅整流二極管，其導通電壓約為0.5V，HL是一個低壓的小燈泡。當穩壓電源的輸出電壓為3V時，VD正偏導通，小燈泡點亮，此時測量VD兩端的正向壓降約為0.7V，之后我們逐漸減小3V電壓，會發現HL亮度越來越低，當電源電壓降至0.4V左右時，將HL換成一個mA級的電流表（可用數字萬用表的20mA檔代替），此時二極管雖然處于正偏狀態，但流過二極管的正向電流已降至μA級，可以認為二極管已截止，但這種截止并不是充分截止，仍有一定的正向電流流過二極管。

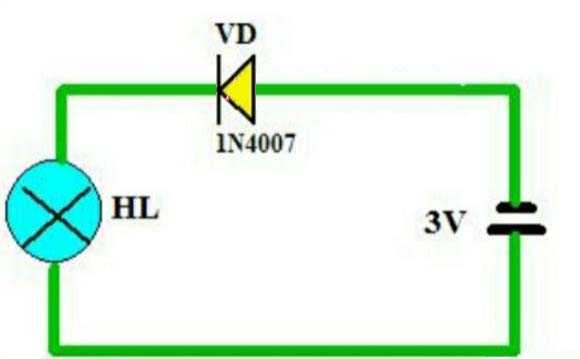

二極管反偏時，燈泡不亮。
為了使二極管能夠充分截止，一般要給二極管加上一定的反向電壓。對于上圖電路，由于3V直流電源的負極接VD的正極，電源的正極通過HL接VD的負極，此時VD處于反偏狀態，由于VD的反向電阻極大，HL無法點亮。此時若去掉HL，將一個μA級的電流表接在HL的位置，會發現此時流過二極管的反向電流在nA級（對于硅管來說），可以認為二極管已充分截止了。當我們繼續增大加在二極管兩端的反向電壓時，會發現當反向電壓達到某一值時，二極管的反向電流會急劇增大，這種情況稱為二極管的反向擊穿，此時二極管將失去單向?qū)щ娦裕⑶铱赡軙?huì)因過大的反向電流而損壞。
綜上所述，二極管反向截止的條件是，給二極管加上一個小于管子反向擊穿電壓的反向電壓。
