    穩壓二極管串并聯介紹
    穩壓管大家肯定都了解,兩種不同穩壓值的穩壓管放一起,有串聯和并聯兩種方式,加上方向的不同,總共會有8種電路組合方式,那這8種組合電路之后的穩壓值是多少呢?
    如下是6V穩壓管和8V穩壓管的幾種串聯方式。
    穩壓二極管

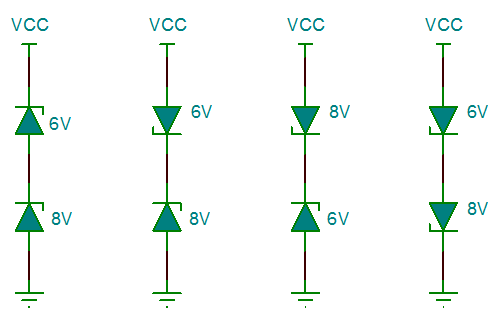

    6V和8V穩壓管串聯
    圖1,6V和8V穩壓管均擊穿,VCC為兩者穩壓值和,VCC=6+8=14V;
    圖2,6V穩壓管正向導通,8V穩壓管反向擊穿穩壓,VCC為8V穩壓值加上6V穩壓管的正向導通壓降0.7V,VCC=8+0.7=8.7V;
    圖3,8V穩壓管正向導通,6V穩壓管方向擊穿穩壓,VCC為6V穩壓值加上8V穩壓管的正向導通壓降0.7V,VCC=6+0.7=6.7V;
    圖4,6V和8V穩壓管均正向導通,VCC為兩者正向導通壓降和,VCC=0.7+0.7=1.4V;
    如下是6V和8V穩壓管的幾種并聯方式。
    穩壓二極管

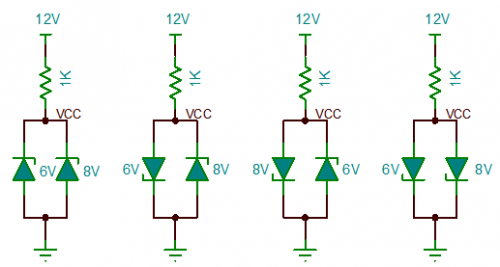

    6V和8V穩壓管并聯
    圖1,穩壓值低的6V穩壓管先擊穿,8V穩壓管處于開路狀態,所以VCC=6V;
    圖2,圖3和圖4,至少有一個穩壓管正向導通,所以VCC都為0.7V;
