什么是芯片溫度？
芯片溫度是指晶體管芯片本身的溫度Tj（結溫）。芯片溫度Tj是周圍（環境）溫度Ta與芯片發熱量相加后的溫度，是考慮額定值和壽命時最重要的因素之一。
芯片溫度的計算
由于近年來的晶體管芯片是由樹脂密封的，當然就無法直接測得芯片的溫度。因此，Tj基本上是通過計算來求得的。以下為計算公式示例。
Tj＝Ta＋θja×P
Tj：芯片（結點）溫度，Ta：環境溫度（℃），θja：結點到環境間的熱阻（℃/W），P：功耗（W）
如公式所示，芯片溫度Tj是熱阻×功率，即芯片發熱量與環境溫度Ta的總和。這是最基本的公式。
圖中給出了各部分的溫度與熱阻之間的關系。圖中雖然包括散熱片，不過外殼（封裝）溫度Tc只是晶體管封裝表面的溫度。

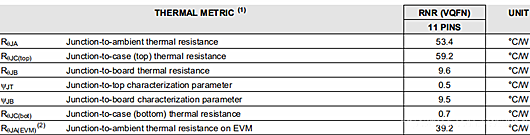

熱阻的關系如下：
θja是內部的結到空氣的溫度參數。
θjc是內部的結到外殼（就是封裝）的溫度參數；
θjctop是結到封裝頂部的溫升參數;
θjcbot是結到封裝底部的溫升參數。
θjb是內部的結到基板的溫度參數。
θja，θjctop這2個參數就是我們計算溫度的主要參數。
計算
芯片功耗 = Pin-Pout
使用室溫+溫升計算結溫：芯片功耗 ×θja+空氣溫度則為結溫。
對于開關電源芯片可能要看具體的手冊。
