    怎么辨別管子是NMOS還是PMOS,三個極如何區別
    如何辨別你手上的管子是N管還是P管?
    今天用最簡單、高效的方式帶你快速辨別NMOS和PMOS。

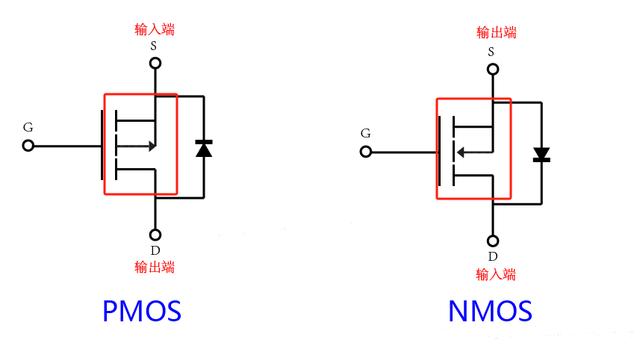

    首先我們拿增強型MOS管來講,這是兩者的電路符號:
    NMOS PMOS辨別
    可以看到這兩個箭頭的指向是不一致的。
    這個箭頭就是它的襯底,這是因為MOS管的內部襯底和源極是連接在一起的。
    NMOS和PMOS電路符號最大的差異就在于它的襯底,NMOS的箭頭是指向柵極,而PMOS是背向柵極的。
    這個箭頭方向和MOS管內部襯底和溝道反型層之間PN結的方向有關。

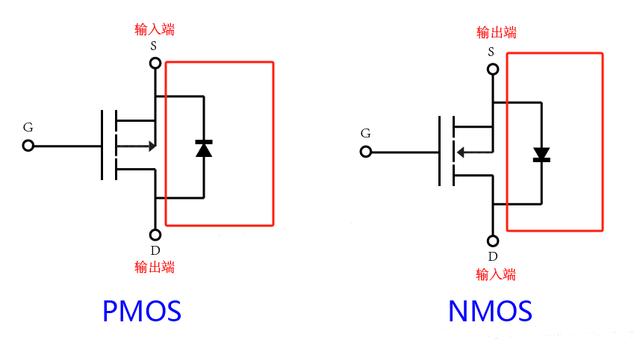

    其次,NMOS管和PMOS的體二極管是相反的。
    NMOS管的體二極管的陽極(即正極)和源極連在一起,PMOS的體二極管的陽極是和漏極連在一起,而體二極管的負極和源極連在一起。
    NMOS PMOS辨別
    那么,怎么區別MOS管三個引腳呢?

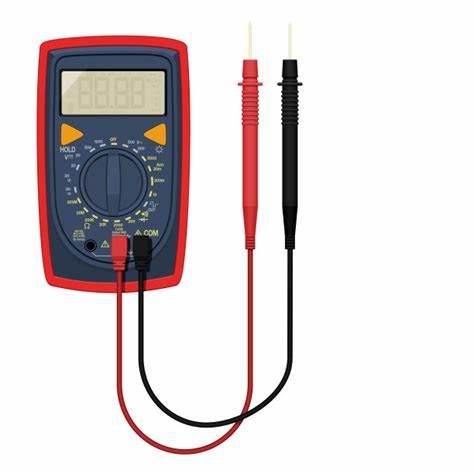

    可以用萬用表來測試,這里簡單說明一下。
    NMOS PMOS辨別

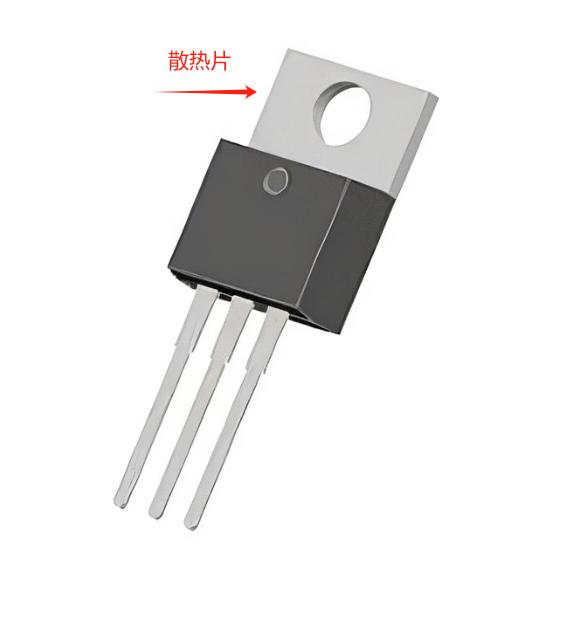

    拿一個封裝為TO220的MOS管,一般會有一個散熱片,散熱片會與漏極導通,用萬用表測試哪個腳可以和散熱片導通,對應的就是漏極了。
    NMOS PMOS辨別
    因為二極管的連接,漏源之間存在二極管的特性。
    因此用萬用表用測試漏極與哪個腳時,正向和反向都能導通,那就是源極。
    剩下的便是柵極了。
    總結下來就是這兩點:
    1. NMOS的二極管正極一般與源極相連
    2. 散熱片與漏極相連
