水位測量電路原理解析
  • 發布時間:2025-01-10 18:29:39
  • 來源:
  • 閱讀次數:
水位測量電路原理解析
今天介紹的這個電路也很簡單,基本上就用到最常規的電子器件:電阻,電容,三極管,led燈和一個供電電源這幾個器件。下面是具體的電路,大家可以自己先試著分析一下。

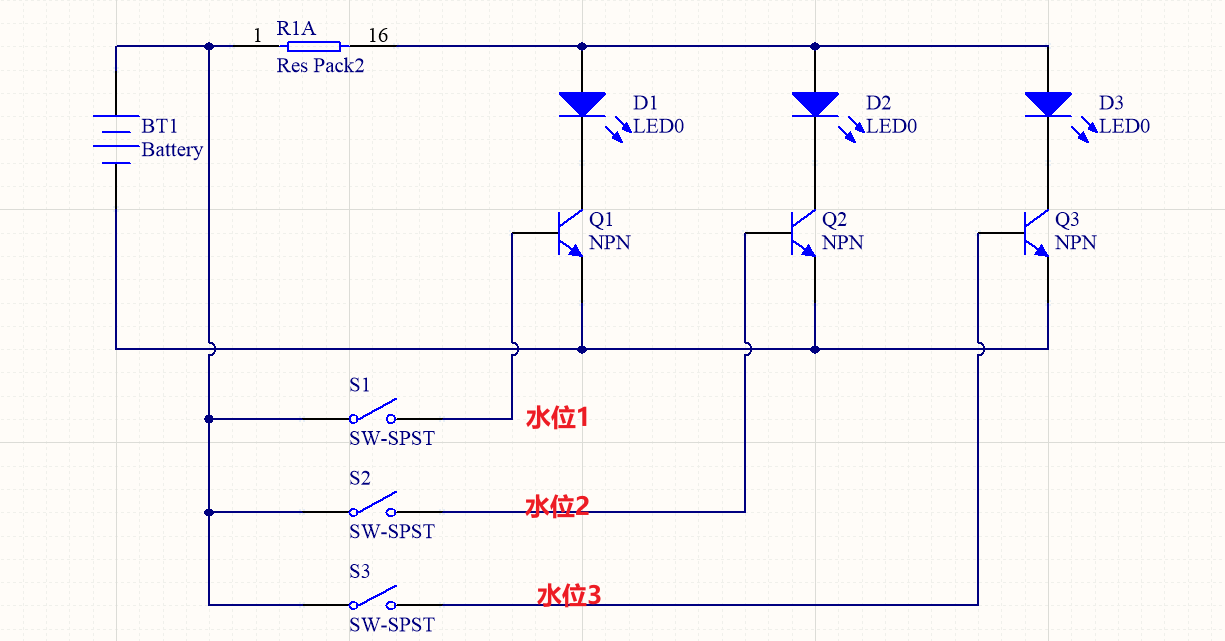

水位測量電路

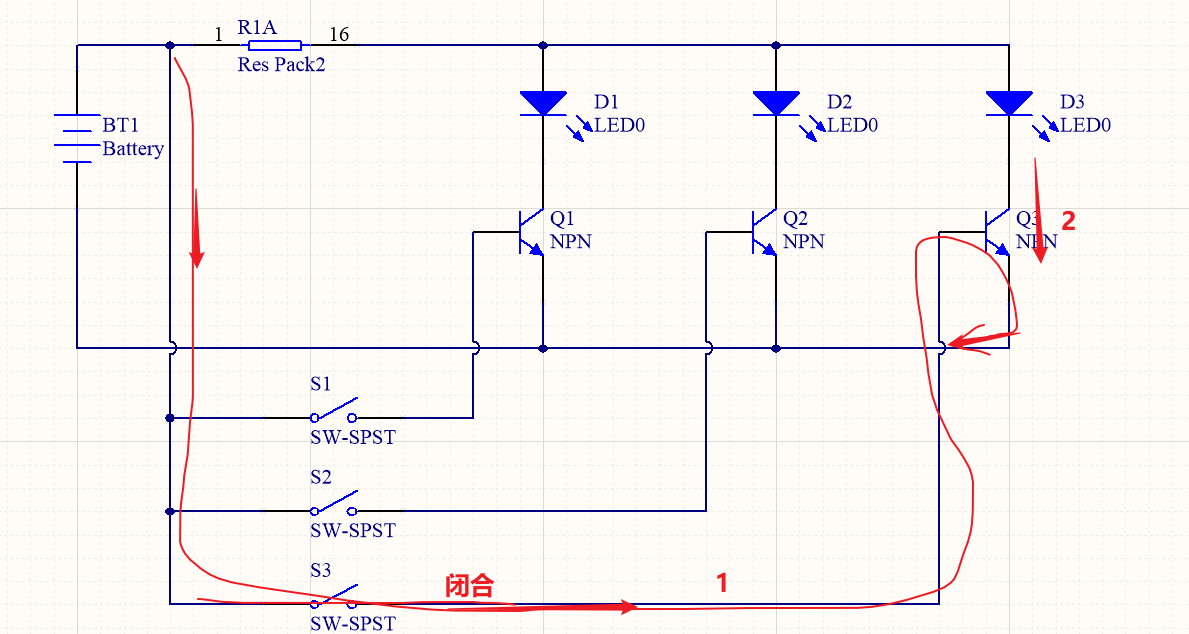

低水位顯示原理
水位測量電路
首先可以先看一下,當容器里面的水很少時,也就是在水位3附近時,根據電路可以看出只有開關S3因?yàn)樗菍?dǎo)體進而導通,此時電通過三極管Q3的基極-發射極驅動三極管Q3導通。LED燈D3處于被點亮狀態。當監視人員看到此設備只有一個燈亮?xí)r,就要關心該加水了。上面是電路圖走勢。

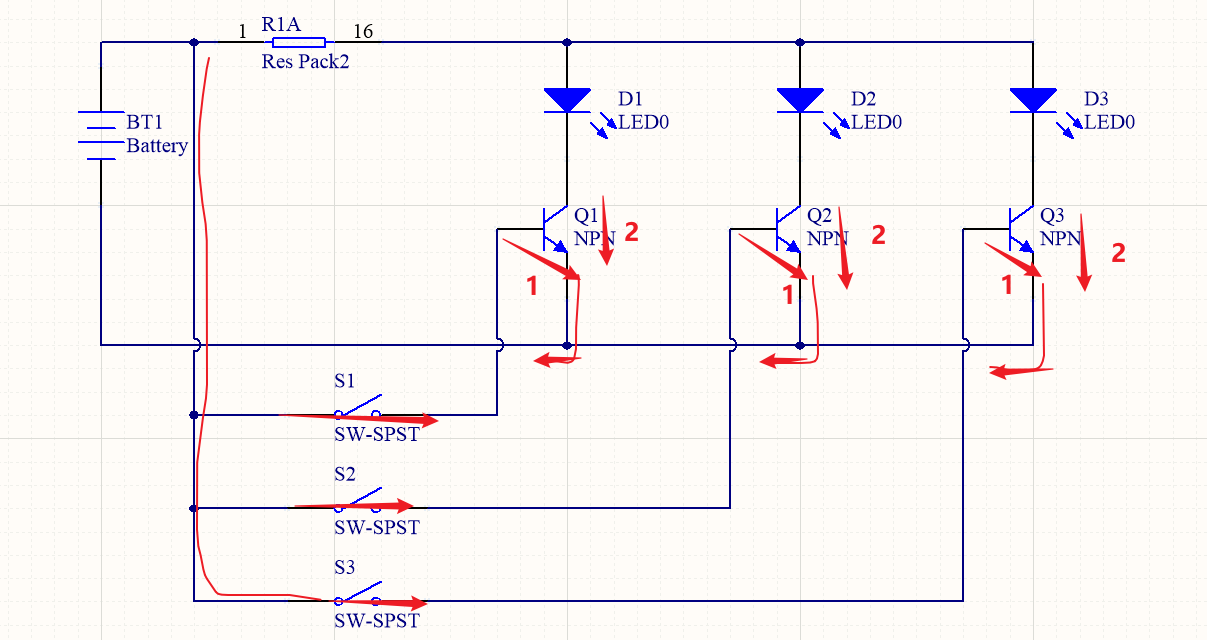

高水位顯示原理
水位測量電路
當容器里面的液體處于很滿的狀態時,液體會達到開關S1的位置,此時三個開關會因?yàn)樗菍?dǎo)體的緣故都處于短路狀態,進而三個三極管Q1,Q2,Q3都會被驅動打開,面板上的三個指示燈D1,D2,D3都會點亮,也就意味著此時水位處于安全位置,不用加水。
